Компоновка поршневых двигателей
Рядный двигатель

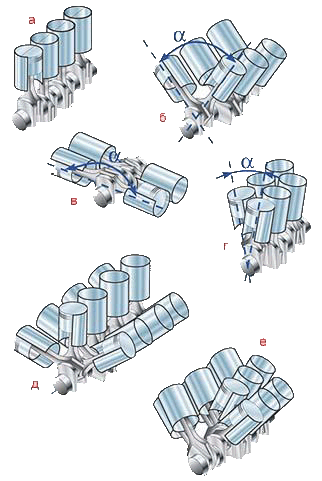

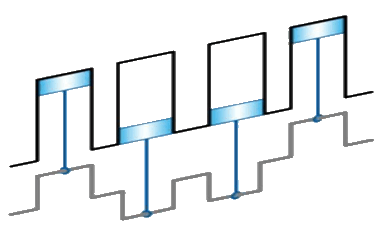

Рядный двигатель (рис. 1, а) — компоновка, при которой все цилиндры находятся в одной плоскости. Применяется для небольшого количества цилиндров (2, 3, 4, 5 и 6). Рядный шестицилиндровый двигатель легче всего поддается уравновешиванию (снижению вибраций), но обладает значительной длиной.
Двигатель ВАЗ 2110

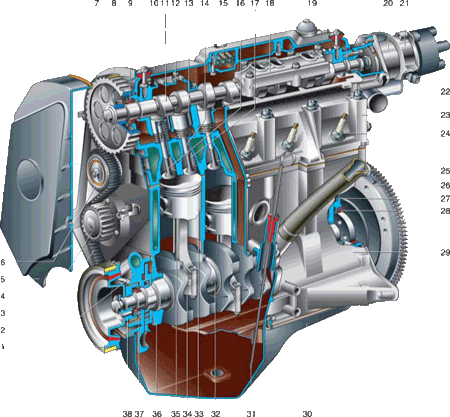

1 – шкив привода генератора; 2 – масляный насос; 3 – ремень привода механизма; газораспределения; 4 – зубчатый шкив насоса охлаждающей жидкости; 5 – передняя крышка привода механизма газораспределения; 6 – натяжной ролик; 7 – зубчатый шкив распределительного вала; 8 – задняя крышка привода распределительного вала; 9 – сальник распределительного вала; 10 – крышка головки блока цилиндров; 11 – распределительный вал; 12 – передняя крышка подшипников распределительного вала; 13 – толкатель; 14 – направляющая втулка клапана; 15 – сетка маслоотделителя системы вентиляции картера; 16 – выпускной клапан; 17 – впускной клапан; 18 – задняя крышка подшипников распределительного вала; 19 – топливный насос; 20 – корпус вспомогательных агрегатов; 21 – датчик-распределитель зажигания; 22 – отводящий патрубок рубашки охлаждения; 23 – головка блока цилиндров; 24 – свеча зажигания;
25 – шланг вентиляции картера; 26 – маховик; 27 – держатель заднего сальника коленчатого вала; 28 – задний сальник коленчатого вала; 29 – блок цилиндров; 30 – поддон картера; 31 – указатель уровня масла (масляный щуп); 32 – коленчатый вал; 33 – поршень; 34 – крышка шатуна; 35 – шатун; 36 – крышка коренного подшипника коленчатого вала; 37 – передний сальник коленчатого вала; 38 – зубчатый шкив коленчатого вала
25 – шланг вентиляции картера; 26 – маховик; 27 – держатель заднего сальника коленчатого вала; 28 – задний сальник коленчатого вала; 29 – блок цилиндров; 30 – поддон картера; 31 – указатель уровня масла (масляный щуп); 32 – коленчатый вал; 33 – поршень; 34 – крышка шатуна; 35 – шатун; 36 – крышка коренного подшипника коленчатого вала; 37 – передний сальник коленчатого вала; 38 – зубчатый шкив коленчатого вала
V - образный двигатель

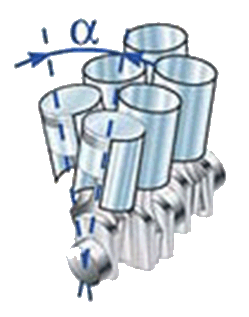

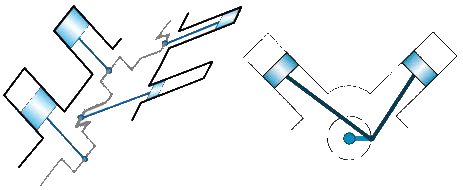

V-образный двигатель (рис. 1, б) — цилиндры у него расположены в двух плоскостях, как бы образуя латинскую букву V. Угол между этими плоскостями называют углом развала. Наиболее часто такое размещение цилиндров применяется для шести- и восьмицилиндровых двигателей и обозначается V6 и V8 соответственно. Такая компоновка позволяет уменьшить длину двигателя, но увеличивает его ширину
Оппозитный двигатель

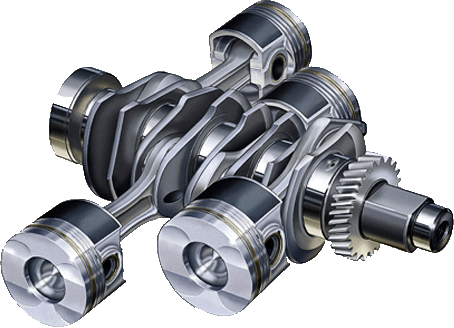

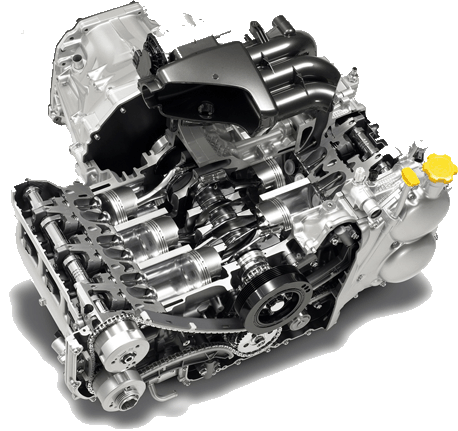

Оппозитный двигатель (рис. 1, в) имеет угол развала 180°, благодаря этому у него высота агрегата наименьшая среди всех компоновок.
VR-двигатель

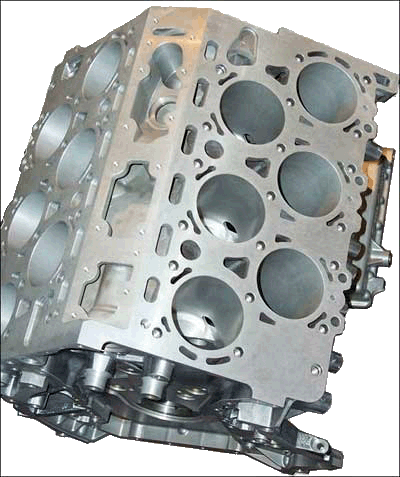

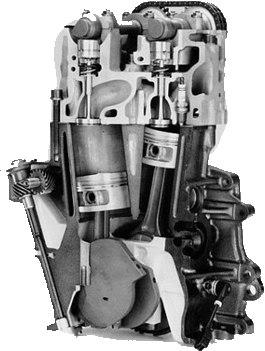

VR-двигатель (рис. 1, г) обладает небольшим углом развала (порядка 15°), что позволяет уменьшить как продольный, так и поперечный размеры агрегата
W-двигатель
